我们生活中会经常看到大型LED显示屏。那么大家是否被这块大屏吸引，对此产生兴趣呢？接下来小编带大家先从最基础的入手，认识LED全彩屏的模组与控制卡。

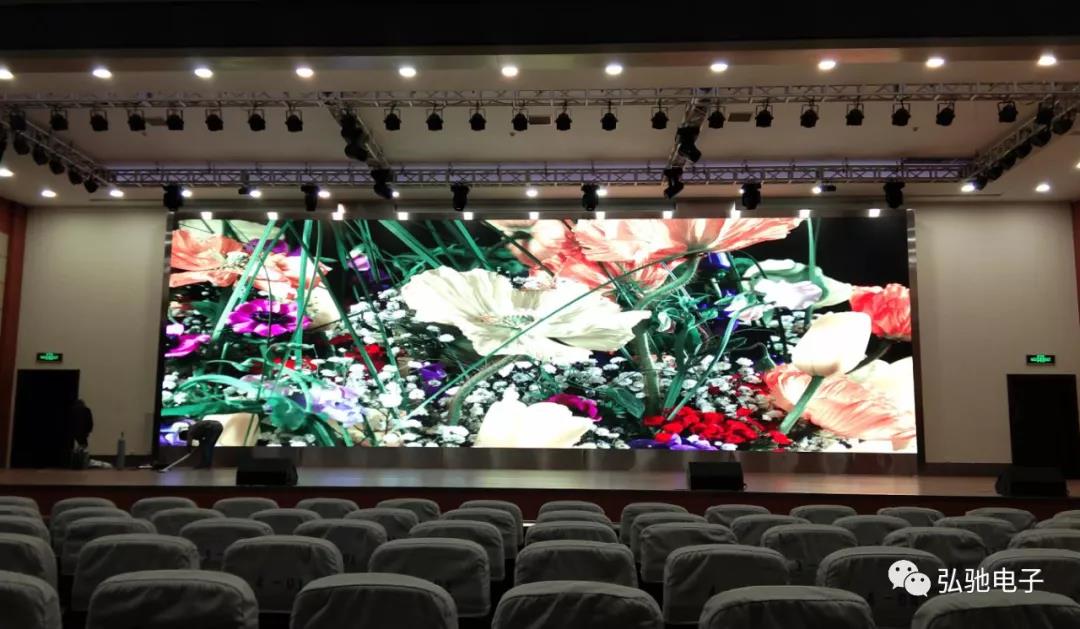

室内LED全彩屏

一块LED全彩屏，它是由很多个小块模组无缝拼接在一起，加上控制卡、电源及处理器等组成。

第一：认识小块模组（又叫单元板）

LED全彩屏分为户外全彩屏与室内全彩屏，无论是户外还是室内的屏，无论是多大面积的屏，都是由很多个小块模组拼接起来的。大家看一下下面这两幅图片。

模组正面

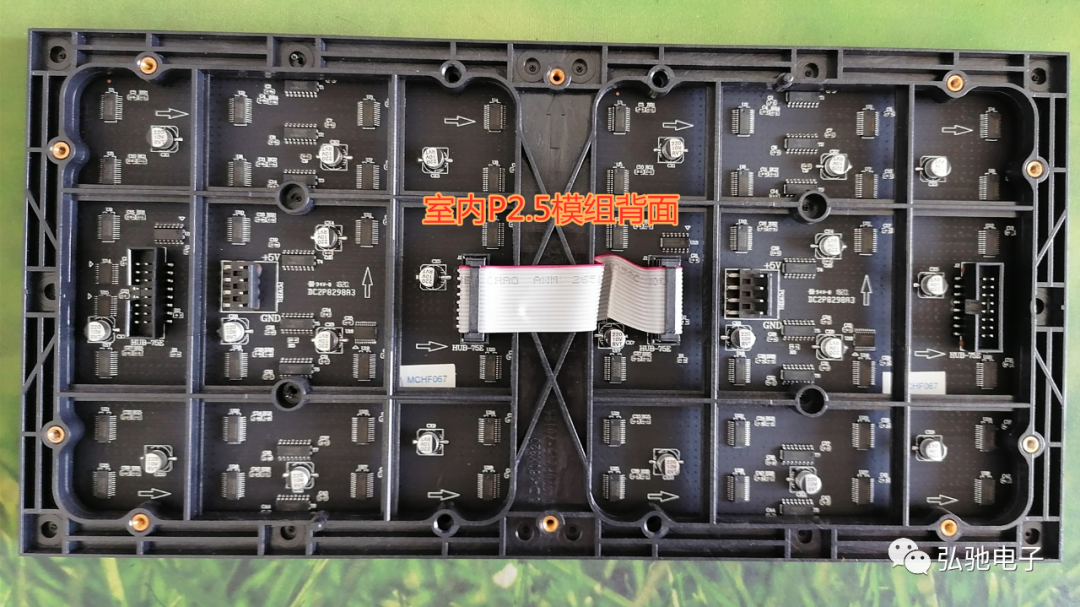

模组背面

知识点一：认识灯珠。

这是一块室内的模组，上面由很多个小灯珠组成。每个小灯珠里又有三个更小的灯珠组成，就是Red、Green、Blue(红,绿,蓝)，简称（RGB)灯珠。你们看到的大屏显示出来的炫美画面，就是由这些小灯珠在控制系统的控制下，亮起的不同颜色的光产生的效果。

知识点二：认识型号。

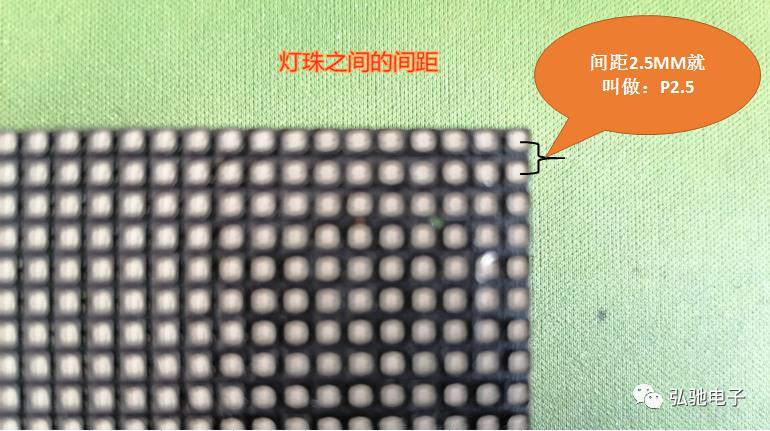

模组上的很多个小灯珠之间的距离是分布均匀的。那么根据每个灯珠间不同的距离，我们就命名为不同的型号（都是以毫米为单位）。比如，下图单元版每个灯珠之间的距离为2.5MM，那么这块模组就被叫做P2.5的型号。

P2.5模组

同样如果间距是3MM就被叫做P3的模组，以此类推。根据户外与室内的划分，又分为：户外P10、P8、P6、P5、P4，室内P2、P2.5、P3、P4、P5等。

知识点三：认识像素。

这里的像素指的是每块模组上的灯珠，一个灯珠代表一个像素点。一块大屏做好之后，我们就会算一下，横着一共用了多少块模组，竖着用了多少块模组。由于每块模组都是固定的大小（也就是固定的灯珠），我们很快就能算出一整块拼接好的大屏一共用了多少块模组。那么接着你就能算出横着是多少个灯珠（像素），竖着是多少个灯珠（像素）。目前最佳的比例是：横着1920个灯珠（像素）X竖着1080个灯珠（像素），这就是我们常说的1080P高清。还有横着3840个灯珠（像素）X竖着2160个灯珠（像素），这就是我们常说的4K高清。当然了，我们做一块大屏，并不一定是刚好达到这么多像素点，多点少点都无所谓。所以，当客户选择一面墙做LED全彩屏时，我们要沟通好，客户想达到多少分辨率，如果客户要求高，墙面积小，那么我们就得找灯珠间距更小的才行。这就是前期在设计大屏时要计算的重要一点。

第二：认识控制卡

我们认识了模组，那么当一个精美的画面输入到大屏时，它是怎么把画面呈现给我们的呢？这时就需要控制卡来工作了。控制卡通过自己的算法，精准的把每个画面里的像素点实时的显示在不同的位置，以及来控制每个灯珠的亮灭、灰度等，整块大屏的模组就这样被“控制卡控制“着变换出不同的色彩。

知识点一：认识控制卡。

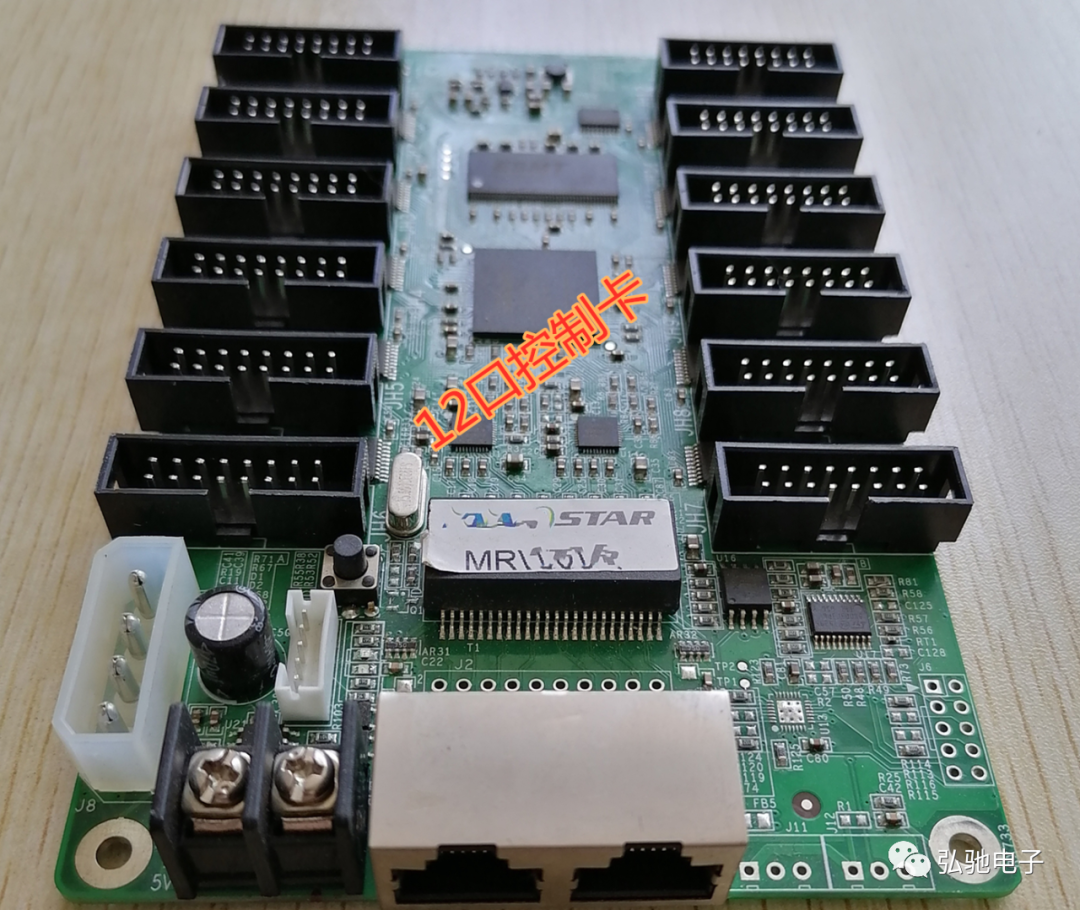

如下图，就是常见的12口控制卡。

12口控制卡

知识点二：控制卡的带载能力。

每个厂家生产出来的控制卡，都是有一定的带载能力的。也就是说这块卡横向能带载多少像素，竖向能带载多少像素是不能胡乱带载的。虽然说每块卡可以插满12块单元板，但是单元板的像素不一样，所以，有可能12块单元板加起来会超过控制卡的带载能力。

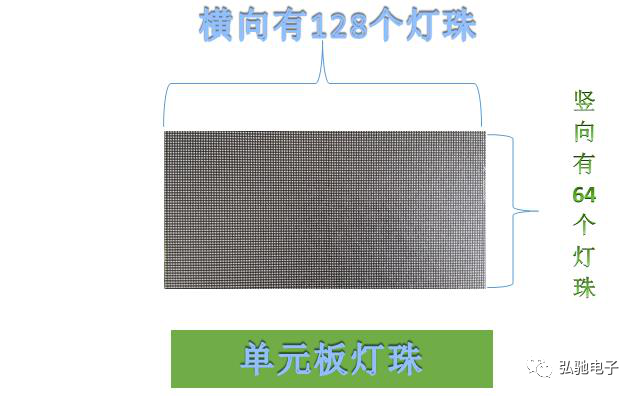

P2.5模组灯珠

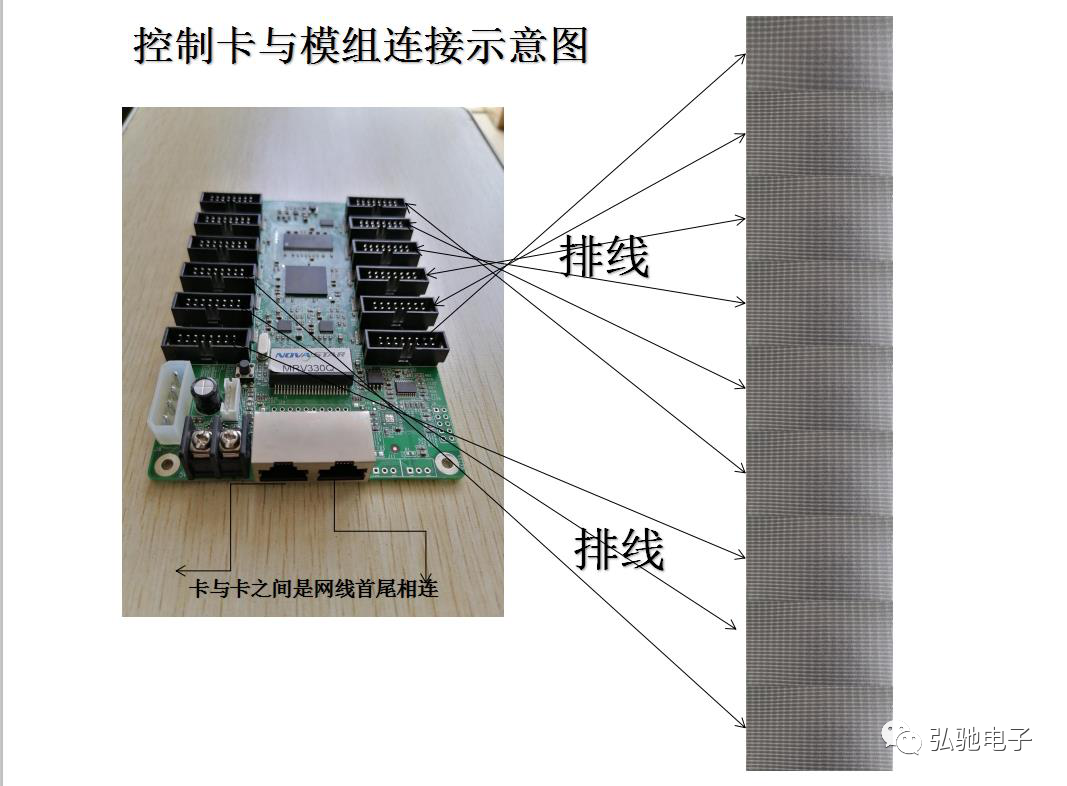

控制卡与单元板连接
