弱电工程液晶拼接屏系统安装实施方案素材

信息来源：http://www.hbhcdz.cn/ 作者：湖北弘驰LED显示屏公司

液晶拼接屏的实施方案素材，今天分享一个不错的方案素材，包含施工准备、设备安装、系统调试及系统验收四大部分，非常的全面，建议收藏备用。

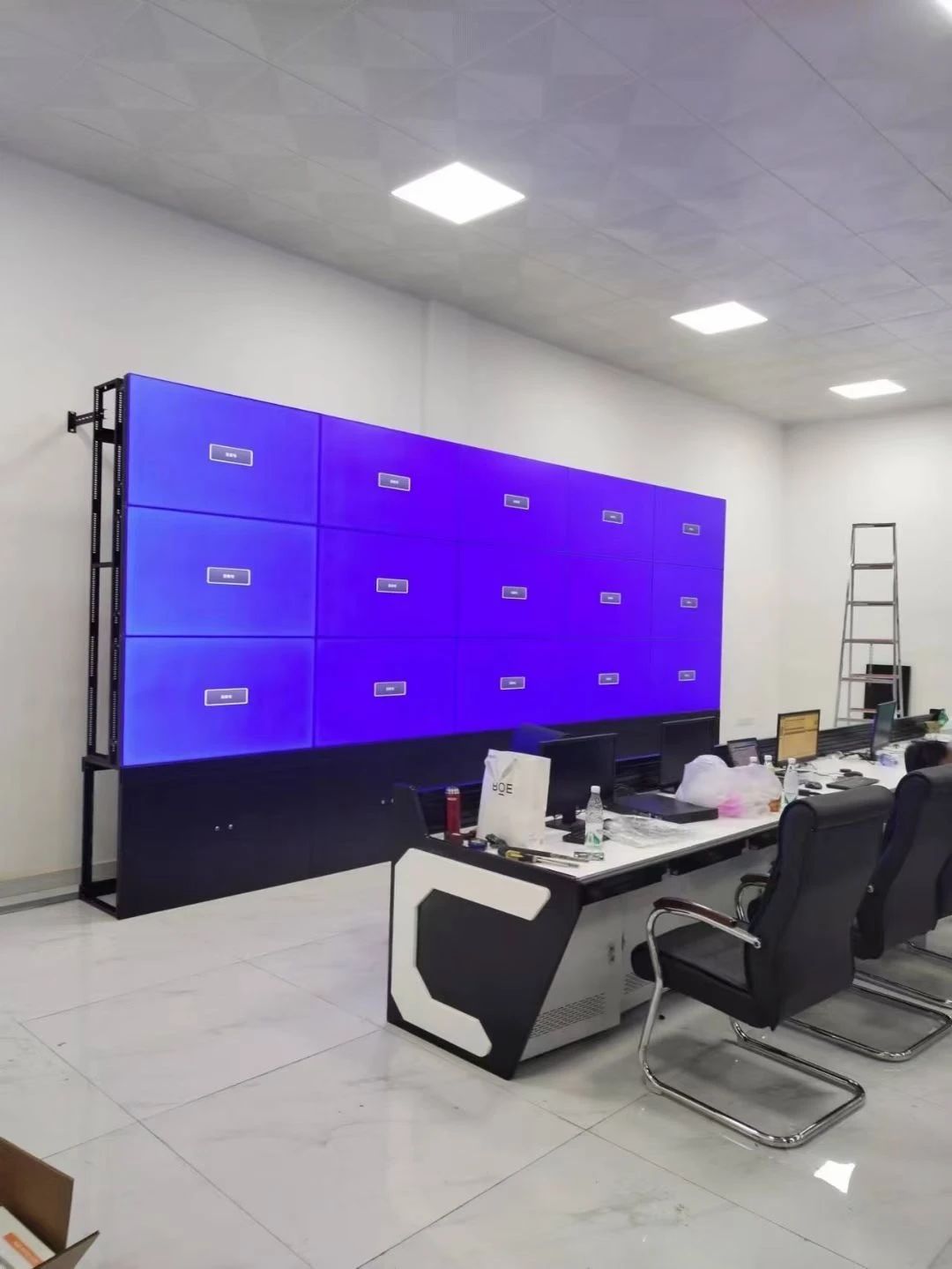

LED拼接屏/液晶拼接屏系统

施工准备

（一）装修要求

根据对大型液晶拼接显示系统工程所积累的经验，特提出装修建议如下：

1）整个装修格调清新、色调偏冷，以简捷明快为好。

2）无论天花采用何种材料装修处理，颜色乳白，或银灰、或浅灰均可，但应哑光着色，表面一定不能有强烈反光。

3）墙面饰板色调明快，配以较深的线条，适当部位配以吸音材料，墙面哑光为主。

4）地面最好用防静电地板，铺地毯，颜色较深，或其它不反光的地面材料。

（二）对显示系统室内的要求

1）交流接地电阻不大于1Ω。

2）消防喷头要远离液晶拼接显示墙1米左右，不能采用喷水消防头，要用喷雾灭火剂。

3）电源要求：系统的电源为AC 220V 5%；用有保护接地线的三眼插座；插座数与显示屏数有关，一般控制器一个，232信号分配器用一个，MFC控制器用一个，一块液晶显示单元各用一个插座，每路约350W，10A，拼接系统和拼接控制器及控制PC等要求同相供电。电源电压要稳定，可靠，特别防止断电后立即加电。因此，原则上要求大屏幕显示单元的电源必须经过相应功率的UPS供电。

4）承重要求：长期承重550Kg/M2。

5）安装地面要求平整结实，承重力强；机架一般直接装在水泥地面上；如需要装在地板上，地板下需要作加强处理。

6）作为拼接墙体的装修墙，要求墙体牢靠，窗口四周平直不变形，系统的网线要接到大屏控制器位置。

7）大屏房间要求恒温，恒湿。大屏幕背后要装空调，最佳工作环境温度18～25度，最佳工作湿度<60%。

8）大屏房间要求保持干净，防尘，保证大屏幕的幕和箱体的干净。

9）大屏幕显示墙面避免光线直射，用窗帘遮光。

10）机房必须是装修清理完毕才能进行大屏幕施工。

11）用户如果要求后维护，电视墙后则应至少预留0.6米的通道。如果监控室有操作台，电视墙的安装高度要求在1.1米-1.2米之间。

（三）安装尺寸要求

整体幕墙高度方向上下两边各留7cm+1mm空隙，整体幕墙宽度左右各留5cm+1cm待安装完毕后再封闭。底座高度根据现场情况定，一般60-80mm。

（四）对灯光照明要求

1）屏幕前面1米内为暗区，一定不能安装日光灯管。可安装内藏式筒灯，平行于屏幕排列，要单独可控开与关。灯光不能直接照射到屏幕上。

2）整个大厅的灯按平行于屏幕方向分组进行控制，不要选用较强光的光源，灯光的布置原则是：使工作区有足够灯光强度，但对屏幕又不会产生明显的影响。

3）大厅两侧可能射入的光线（如窗户），应有必要的遮挡（如窗帘等）。

（五）对空调的要求

1）位于液晶拼接显示墙室内的空调（中央空调或柜式空阔），其出风口位置应尽量远离拼接屏（0.4米左右较好），并且，出风口的风绝对不能对着液晶拼接显示墙直吹，要朝远离液晶拼接显示墙的方向吹，以避免冷热不均匀而损坏。

2）放在液晶拼接显示墙前面的空调机（柜式机）要朝远离屏幕的方向吹，不能垂直对着屏幕吹，以免屏幕结露。

3）于液晶拼接显示墙前面（吊顶天花上）的空调出风口，距离屏幕不少于1米。

设备安装

（一）机架安装：

卸开木架即所有包装后开始安装，先安装机柜(机架)。安装时先将底座从左边第一组到右(从右到左)连接,再安装上组机柜从左边第一组到右(从右到左)连接、而后安装面框，最后连接固定55寸屏单元的铝型材配件，每列固定2条。机柜安装按项目图纸要求组装好机柜各部件，确认牢固、稳定。

（二）挂壁结构安装：

移开安装位置有关物品,确定安装固定孔位置,尽量实施无尘打孔,固定安装架并调试方向和水平,进行现场清理和整洁,安装拼接大屏。特殊安装面安装：特殊安装面指除水泥、实心砖墙体、预设的内置钢结构支架，安装面为石膏板、空心砖、薄木板、大理石板、玻璃板或是悬空吊装、贴顶吊装、安装面内嵌、专用支架、可移动支架等，拼接大屏不适合在特殊面上直接安装。

（三）单元模块结构安装

1.检查框架的加工和安装是否满足设计要求；

2.检查框架结构的垂直度和平整度，确定安装的水平基准；

3.将显示箱体从最底层开始，一层一层地往上安装,并校正；

4.把每个单元托架用螺丝紧固；

5.安装完成后必须采用各种可行的方法和手段检查平整度,必须对不符合要求的部分进行局部调整；

6.加强对拼接屏施工时各过程的质量和精度的控制，以提供安装质量。

（四）电源和控制线路连接:

1.严格地按操作规范进行安装，切断动力供电，确保安装人员的人身安全；

2.严格按照设计要求实施，并铺放弱电线槽,规范线路,并合理划分供电单元；通讯线缆与动力线缆分管铺设，避免相互之间的干扰，提高数据传输的可靠性

3. 电源之间接线采用圆形焊片，不会脱落，接触面大，效果好，不至于因为接头松紧而影响模组的供电。逐个连接各个单元箱体中间的信号线路,并接入主控制线路；

4.安装完毕后，必须进行对整屏的接地电阻和各路相对电阻进行检查后,确保所有连接正常后才能进行通电调试。

（五）配电系统安装:

液晶拼接屏的配电箱为220V/380V供电系统输入；

按照方案和规范在屏体内部合适的位置安装屏体配电柜；

柜体和屏体结构紧密连接,整体接地电阻≦4欧。

（六）控制室设备安装

根据合同的设备清单,逐个检查对照设备的数量和型号规格；

安装机柜或者台面的空间合理的安装摆放设备；

正确连接各个设备间的信号传输线路；

规范整理线路,完成后把各个设备连接电源。

（七）专用软件安装:

主要包括调试软件、控制软件、播放软件及其它专用软件，其安装方法和操作，详见使用说明书。

系统调试

（一）安装调试控制

项目经理组织好一流的技术施工队伍。有计划有步骤地进行液晶拼接屏和其他设备的安装。协调好与业主及其他单位的关系。拼接屏调试达到标书所要求的各项技术指标。我们进行现场工程安装时将委派检查机构人员，在现场进行质量控制。

（二）软件及系统联调

每个单系统调试好后进行整个系统的联调工作。

软件人员除要调试好本系统的软件外，还要积极地配合其它接口软件的调试工作（如同数据库交换数据），以满足使用的需求。

系统验收

A、验收程序

1、一般规定

系统联合调试通过后，即可会同建设方进行初步验收。工程的竣工验收由工程建设单位(含总包单位、使用单位、监理单位)、设计施工单位、系统检测机构、主管部门及一定数量的专家组成的验收委员会(验收小组)共同进行。

2、验收条件

（1）经初步设计方案论证通过，并根据论证意见，由建设单位和设计施工单位共同签署整改落实意见。

（2）初验：工程竣工验收前，由建设单位组织设计施工单位根据设计任务书或合同对工程进行初验，并写出初验报告。其内容包括：系统试运行情况、系统功能检验、质量主观评价、核对安装设备数量和型号等；参加初验的单位、人员应署名。

（3）试运行：初步验收通过后，系统调试开通后应至少试运行一个月，重点工程为三个月，并做好试运行记录。建设单位根据试运行记录，写出试运行报告，其内容包括：系统运行状况，系统功能是否符合设计要求，故障及其排除状况等。

（4）技术培训：由承包方对有关人员进行培训，并提供有关设备、系统操作和日常维护的说明、方法等技术资料。

（5）竣工：项目按设计任务书的规定内容全部建成，经试运行达到设计要求，并为建设单位认可，视为竣工。少数非主要项目未按规定全部建成，由建设单位和设计施工单位协商，对遗留问题有明确处理的办法，经试运行、并为建设单位认可后，也可视为竣工。工程竣工后，由设计施工单位写出竣工报告。其内容包括：工程概况、安装的主要设备、对照设计任务书或合同所完成的工程质量自我评估、维修服务条款等。

（6）正式验收：试运行期通过后，可申请进行系统正式验收。在正式验收前，设计施工单位应向主管部门申请办理系统委托检测手续，并由主管部门向检测机构出具检测委托书。设计施工单位将检测委托书送检测机构，并附以下资料：

系统试运行报告

工程竣工报告

工程初验报告

系统原理框图、平面图、器材设备清单

B、系统验收

建设单位组织设计施工单位进行系统正式验收。包括技术验收、施工验收和资料审查。系统正式验收通过后签署整个工程的系统验收合格书。系统正式交付运行，进入运维期。

相关检测内容要求

显示单元的尺寸：55英寸

模组拼缝：3.5mm

屏体竖向平整度：<1mm

模块平整度：<1mm

构件平整度：<0.5mm

屏体竖向边缘垂直度：<2mm

电气安装要求

布线符合合同及电气安装规范

电源、电缆、穿管附件符合安全要求

接地保护及防雷保护

拼接墙系统及AC电源系统对地绝缘

所有控制线、DC电源线、保护线符合安全要求

结构框架及装修

框架结构及安装过程的检验；

托外单位施工的工程，制造商质量检验员也将在现场监督检验。

质量责任按国家有关规定执行，大屏系统和配套系统按照投标人承诺执行。

电视墙外观。

视觉检测

各屏体色差；

各屏体颜色；

功能检测

按照招投标文件对各功能如信号切换等进行检测；

3、验收资料

在正式验收前，设计施工单位应向验收委员会(验收小组)提交下列验收图纸资料(全套数量应满足验收机构的需要，一般不少于5套)

（1）工程设计任务书

（2）工程合同

（3）设计方案论证意见

（4）设计方案通过论证后，设计施工单位和建设单位共同签署的整改落实意见；

（5）设计方案、配置文档、相关图纸及资料 (系统原理框图、平面布置图及配置表，线槽管道布线图、中心控制室布置图、器材设备清单等)

（6）系统试运行报告

（7）工程竣工报告

（8）工程初验报告(含隐蔽工程随工验收单)

（9）系统检测报告

（10）决算报告
