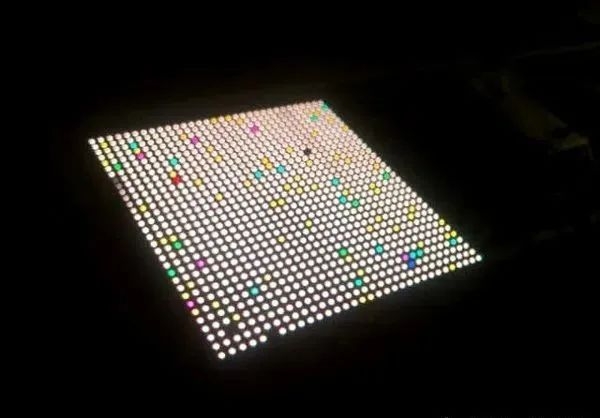

LED显示屏死灯原因之芯片篇
LED显示屏死灯原因之芯片篇
信息来源:http://www.hbhcdz.cn/ 作者:
湖北弘驰LED显示屏公司
芯片抗静电能力差
LED灯珠的抗静电指标高低取决于LED发光芯片本身,与封装材料预计封装工艺基本无关,或者说影响因素很小,很细微;LED灯更容易遭受静电损伤,这与两个引脚间距有关系,LED芯片裸晶的两个电极间距非常小,一般是一百微米以内吧,而LED引脚则是两毫米左右,当静电电荷要转移时,间距越大,越容易形成大的电位差,也就是高的电压。所以,封成LED灯后往往更容易出现静电损伤事故。
芯片外延缺陷
LED外延片在高温长晶过程中,衬底、MOCVD反应腔内残留的沉积物、外围气体和Mo源都会引入杂质,这些杂质会渗入磊晶层,阻止氮化镓晶体成核,形成各种各样的外延缺陷,最终在外延层表面形成微小坑洞,这些也会严重影响外延片薄膜材料的晶体质量和性能。
芯片化学物残余
电极加工是制作LED芯片的关键工序,包括清洗、蒸镀、黄光、化学蚀刻、熔合、研磨,会接触到很多化学清洗剂,如果芯片清洗不够干净,会使有害化学物残余。这些有害化学物会在LED通电时,与电极发生电化学反应,导致死灯、光衰、暗亮、发黑等现象出现。因此,鉴定芯片化学物残留对LED封装厂来说至关重要。
芯片受损
LED芯片的受损会直接导致LED失效,因此提高LED芯片的可靠性至关重要。蒸镀过程中有时需用弹簧夹固定芯片,因此会产生夹痕。黄光作业若显影不完全及光罩有破洞会使发光区有残余多出的金属。晶粒在前段制程中,各项制程如清洗、蒸镀、黄光、化学蚀刻、熔合、研磨等作业都必须使用镊子及花篮、载具等,因此会有晶粒电极刮伤的情况发生。
芯片电极对焊点的影响:芯片电极本身蒸镀不牢靠,导致焊线后电极脱落或损伤;芯片电极本身可焊性差,会导致焊球虚焊;芯片存储不当会导致电极表面氧化,表面玷污等等,键合表面的轻微污染都可能影响两者间的金属原子扩散,造成失效或虚焊。
新结构工艺的芯片与光源物料的不兼容
新结构的LED芯片电极中有一层铝,其作用为在电极中形成一层反射镜以提高芯片出光效率,其次可在一定程度上减少蒸镀电极时黄金的使用量从而降低成本。但铝是一种比较活泼的金属,一旦封装厂来料管控不严,使用含氯超标的胶水,金电极中的铝反射层就会与胶水中的氯发生反应,从而发生腐蚀现象。
图文来源:找大屏
